Pourquoi choisir Invar 36

• Expansion thermique ultra-faible

  L’Invar 36 (alliage nickel-fer à 36 %) a un coefficient de dilatation thermique (CTE) d’environ 1,2 ppm/°C — contre 12 ppm/°C pour l’acier au carbone et 23 ppm/°C pour l’aluminium. Un composant Invar 36 de 500 mm ne change de dimension que de 0,6 μm par °C de variation de température. Pour les assemblages de précision où la variation de température provoque une dérive dimensionnelle inacceptable, Invar 36 est la solution d’ingénierie.

• Stabilité dimensionnelle sur la plage de températures

  Invar 36 maintient son faible CTE depuis des températures cryogéniques (jusqu’à -200°C) jusqu’à son point de Curie à environ 230°C. Au-dessus de 230°C, la CTE augmente significativement — cela définit la température maximale de service pour les applications critiques pour les CTE.

• Stabilité à long terme

  Correctement traité et soulagé des contraintes, l’Invar 36 maintient une stabilité dimensionnelle dans le temps — ce qui est important pour les maîtres de précision, les blocs de jauge et les références d’étalonnage qui doivent conserver leurs dimensions sur plusieurs années d’utilisation.

Spécifications du matériau Invar 36

• Invar 36

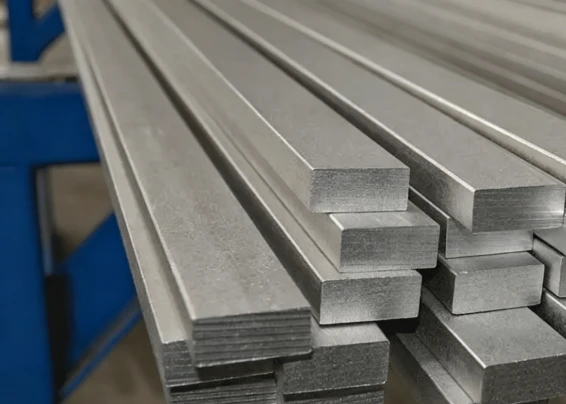

  Disponible sous forme de barre, de plaque, de feuille et de tige. La forme la plus largement disponible pour l'usinage de précision.

  Enquête maintenant

• Notre capacité d’usinage

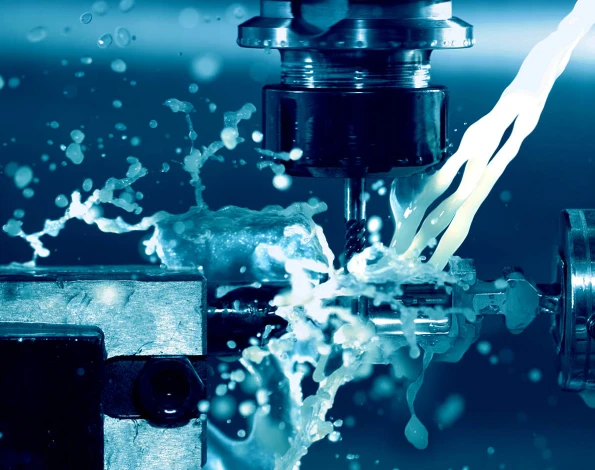

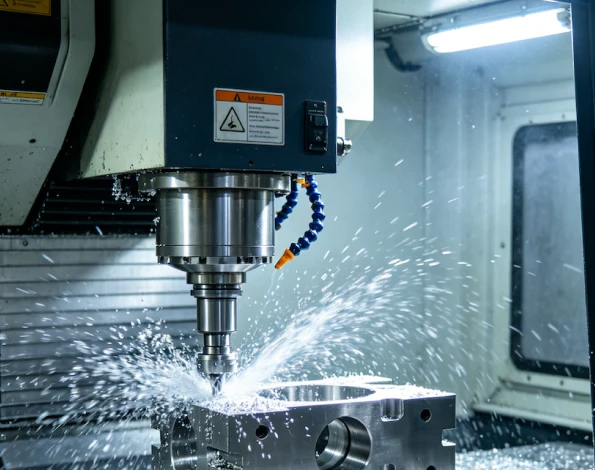

  L’Invar 36 est un matériau dur et gluant qui nécessite un outillage affûté, des paramètres de coupe appropriés et — ce qui est crucial — un soulagement des contraintes avant et après l’usinage pour obtenir une stabilité dimensionnelle. Nous usinons l’Invar 36 avec des outils en acier à grande vitesse ou en carbure non revêtu (les outils revêtus ont tendance à adhérer), du liquide de refroidissement à l’inondation et des coupes de finition légères afin d’éviter d’introduire de contraintes résiduelles induites par l’usinage. Le traitement thermique de soulagement des contraintes après un usinage grossier et avant la finition finale est une pratique standard pour les travaux de précision Invar 36.

• Limitations et considérations de coût

  L’Invar 36 est coûteux — le coût des matières premières est nettement plus élevé que celui de l’acier au carbone ou de l’acier inoxydable, et l’usinage est difficile en raison de sa tendance à durcir au travail et à produire un arête accumulée sur les outils. Elle est également sujette à des changements dimensionnels si les contraintes résiduelles ne sont pas correctement gérées par traitement thermique et séquence d’usinage. L’Invar 36 ne doit être spécifié que lorsque la dilatation thermique est réellement la propriété critique pour la conception — pour les applications nécessitant une stabilité thermique modérée, l’acier à outils ou l’acier inoxydable avec une compensation de température appropriée peuvent être plus économiques.
