Lien de suspension de siège de vélo - Personnalisation et développement ODM

Type de produit	Liaison de suspension de siège de vélo d'extérieur
Industrie cible	Sports de plein air
Processus de base	Usinage de précision CNC à cinq axes
Matériaux primaires	Aluminium 6061, fibre de carbone
Modèle de développement	Personnalisation ODM complète du processus
Traitement de surface	Anodisation dure noire + polissage sélectif
Pourquoi nous choisir	Un rapport coût-performance exceptionnel, des capacités d'usinage au niveau du micron et une expertise ODM éprouvée
Résultat final	Réalisation réussie d’un assemblage léger, à haute résistance et de haute précision pour une production de masse à long terme

Contexte du projet

Le client est un cavalier aguerri et passionné de produits. Avec des années d'expérience sur les pistes de course et les sentiers de montagne, il a développé une sensibilité aiguë aux nuances des systèmes de suspension. En conséquence, il a exigé des normes plus élevées que la norme de l'industrie pour la liaison de suspension du siège – une résistance extrême, une précision d'assemblage au micron et une esthétique distinctive – le tout pour répondre aux besoins de maniabilité des amateurs de plein air et des cyclistes professionnels naviguant sur des terrains complexes.

Même s'il avait une vision claire de l'expérience de conduite qu'il souhaitait, il lui manquait les capacités nécessaires pour traduire cette expérience en conception structurelle et en fabrication de précision. Ses fournisseurs précédents n'ont pas réussi à fournir des solutions structurelles réalisables et alignées avec ses exigences de performance, laissant le projet bloqué à plusieurs reprises dans la phase de conception.

Après plusieurs revers, il nous a contacté, dans l'espoir de tirer parti des services ODM de Keywin pour transformer ses croquis et ses concepts en une liaison de suspension de siège véritablement pilotable, testable et produite en série.

Valeur fondamentale des services ODM : autonomisation de la chaîne complète, de la conception à la production de masse

Pour traduire les exigences cyclistes des clients en solutions structurelles quantifiables et manufacturables, ce projet s'est concentré sur l'équilibre entre la résistance, la précision, la conception légère et l'esthétique pendant la phase de R&D. Après avoir parfaitement compris les scénarios d'utilisation et les objectifs de performance, nous avons officiellement lancé le processus de développement ODM pour la tringlerie de suspension du siège.

Conception et exigences du produit Répartition

Pour répondre aux exigences de performance du client dans des conditions de conduite extrêmes, nous avons d'abord déconstruit l'environnement d'exploitation et les indicateurs de performance clés de la tringlerie de suspension du siège. Les VTT fonctionnent dans des conditions de vibrations et d'impacts à haute fréquence, imposant des exigences strictes en matière de résistance ultime de la liaison, de fiabilité à la fatigue, d'objectifs de réduction de poids et de tolérances d'assemblage de ≤ 0,005 mm. Ces mesures ont fourni une orientation claire pour la conception structurelle et la sélection des matériaux.
Conception structurelle

Sur la base des exigences de performance définies, l'équipe d'ingénierie a exécuté un processus complet de conception structurelle. Grâce à l'analyse cinématique et à la simulation des contraintes, nous avons développé une structure de liaison innovante dotée de conceptions légères telles que des raidisseurs évidés et une base de montage intégrée. Cette approche maintient une résistance élevée tout en répartissant efficacement le stress et en réduisant les risques de fatigue. Pour répondre aux exigences de résistance et de stabilité, nous avons sélectionné un alliage d'aluminium 6061 à haute résistance, un alliage d'aluminium 7075 de qualité aérospatiale et de la fibre de carbone pour la structure principale pendant la phase de conception. Avant l'usinage, les matières premières ont été soumises à des tests de composition et de performances pour garantir leur conformité aux normes internationales telles que ISO et ASTM, établissant ainsi une base fiable pour une fabrication de précision ultérieure.

Développement et validation de prototypes

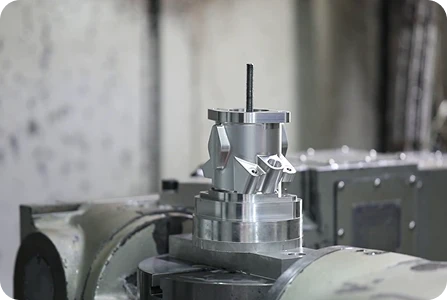

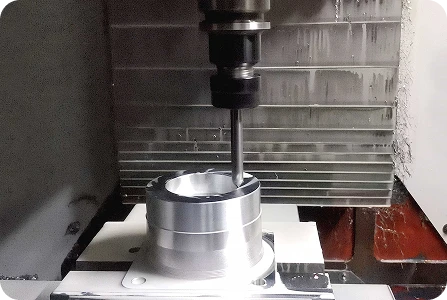

Après confirmation de la conception structurelle, nous avons lancé la fabrication du premier lot de prototypes. En utilisant un usinage CNC à cinq axes avec des outils en carbure à grain ultra fin, nous avons traité l'alliage d'aluminium 7075 tout en contrôlant strictement les tolérances critiques des surfaces de contact à ± 0,005 mm (écart mesuré par CMM ≤ 0,002 mm).

Une fois le prototype terminé, nous avons mené un processus de validation en deux étapes avec le client : des tests d'impact et de fatigue en laboratoire, suivis de tests de conduite longue distance sur un terrain de montagne réel par des cyclistes professionnels. Sur la base des commentaires, nous avons affiné les chanfreins locaux et les détails d'assemblage, optimisant ainsi davantage la fabricabilité et la stabilité de la version de production.
Production de masse et contrôle qualité

Au cours de la production de masse, nous avons établi un processus de production ODM dédié couvrant l'ensemble du flux de travail, du prétraitement des matériaux, de l'usinage CNC à 5 axes et de l'ébavurage automatisé à l'anodisation, à l'inspection finale et à l'emballage. La ligne de production est équipée de deux machines à mesurer tridimensionnelles (MMT) pour les inspections par échantillonnage en ligne (1 unité inspectée pour 20 produites), garantissant des dimensions clés cohérentes tout au long de la production de masse.

Nous avons adopté un système de gestion de la qualité à plusieurs niveaux : FAI (First Article Inspection) → IPQC (In-Process Quality Control) → OQC (Outgoing Quality Control). Ce système permet un contrôle complet du processus sur les matériaux, les dimensions, la résistance à la corrosion et d'autres éléments critiques. En fin de compte, le rendement de la production de masse s’est stabilisé au-dessus de 98 %, répondant ainsi aux exigences du client en matière de durabilité de qualité compétitive.

Réalisations finales

Le lien de suspension de siège final livré offre un équilibre optimal entre le poids, la résistance et la précision au micron, offrant des performances constantes et fiables grâce à plusieurs séries de tests rigoureux de vélo en situation réelle. Les commentaires des clients mettent en évidence un assemblage plus fluide, une manipulation plus réactive et une intégration visuelle transparente avec la conception globale du vélo.

Ce lien de suspension est produit en série en continu chez Keywin depuis plus d'une décennie. Il a prouvé une fiabilité exceptionnelle lors d’une utilisation à long terme sur le marché et est devenu l’un des principaux composants structurels de la gamme de vélos haut de gamme du client.

Lien de suspension de siège de vélo - Personnalisation et développement ODM

Valeur et commentaires des clients

« La précision de 0,005 mm et les performances structurelles de l'alliage d'aluminium 6061 ont complètement résolu le défi de longue date de la compatibilité des amortisseurs dans nos modèles haut de gamme : les pilotes professionnels rapportent « aucun jeu lors du réglage et une maniabilité nettement supérieure par rapport aux concurrents ».

Plus important encore, l'engagement et la patience de Keywin tout au long du projet ont largement dépassé ceux d'un fournisseur typique. De la conception initiale à un prototype utilisable, il n'a fallu que 45 jours, respectant ainsi notre délai de validation rapide. Au cours de la phase de montée en puissance de 1 à 3 ans, depuis les tests en petits lots jusqu'à la production complète, Keywin a constamment fourni une stabilité et un support technique élevés, nous accompagnant à travers de multiples cycles de validation des matériaux, d'itérations structurelles et d'optimisation des processus.

Directeur R&D, marque de vélos haut de gamme

Résumé du cas de service ODM

Ce boîtier illustre les capacités ODM de Keywin pour les composants structurels de vélos haut de gamme grâce à une sélection précise des matériaux de l'alliage d'aluminium 6061 et un contrôle d'usinage au niveau du micron à ± 0,005 mm. De l'analyse des exigences, de la conception structurelle et de la validation du prototype aux avancées dans les processus et au contrôle qualité de la production de masse, nous avons fourni non seulement une tringlerie de suspension de siège qui répondait aux normes de performance avec une précision dépassant les attentes, mais également une solution réutilisable de bout en bout allant du « concept à la production ».
